RP-S Serie - Ring Pump Schlauchpumpe - große Fördermenge

Förderbereich: 500ml/min, 700ml/min, 800ml/min

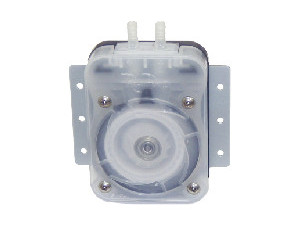

RP-S Serie - Ring Pump Schlauchpumpe
RP-S Serie - Abmessungen
RP-S Serie - Montage
RP-S Serie - Motor B

Beschreibung

Schlauchpumpe nach dem Ring-Pump-Prinzip zur Förderung von diversen Medien abhängig vom Schlauchmaterial in verschiedenen Förderbereichen.

Deutliche Verlängerung der Serviceintervalle durch schonendes Pumpensystem und langlebigen Schlauch. (siehe Ring-Pump System)

Große Fördermenge mit fest verbautem Schlauch - auch in Doppelkopf-Version verfügbar.

Spezifikationen

Motor
DC-Getriebemotor
Förderrate
500ml | 700ml | 800ml
Kanäle
1*
Arbeitsdruck (max.)
500mbar
Schlauchmaterialien
Norprene® | PharMed® | TM-15
Schlauchgrößen (I.D. x O.D.)
6,35 x 9,52mm | 7,00 x 10,00mm
Betriebsspannung
24VDC
Abmessungen
81,0 x 28,1 x 108,0 mm
Einbaulage
Beliebig

 * Doppelkopfversion möglich. (siehe RP-2S)

Modellübersicht

Produkt
Spannung (DC V)
Förderrate (mL/min)
Schlauchmaterial
ID x OD (mm)
Motor
Förderrichtung
RP-S06N-500Z-DC24V
24
500
Tygon A-60-F
6,35 x 9,52
Motor A
CW
RP-S06F-500Z-DC24V
24
500
PharMed BPT
6,35 x 9,52
Motor A
CW
RP-S06W-500Z-DC24V
24
500
Transmaster TM-15
6,35 x 9,52
Motor A
CW
RP-S06N-700Z-DC24V
24
700
Tygon A-60-F
6,35 x 9,52
Motor B
CW
RP-S06F-700Z-DC24V
24
700
PharMed BPT
6,35 x 9,52
Motor B
CW
RP-S07W-800Z-DC24V
24
800
Transmaster TM-15
7 x 10
Motor B
CW

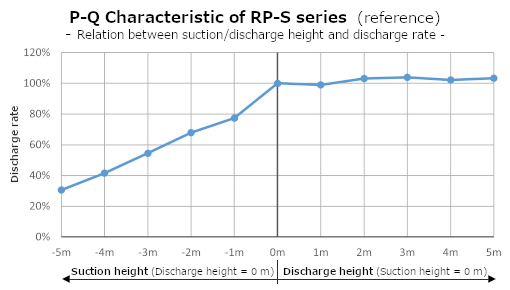

Zusammenhang zwischen Saug-/Förderhöhe und Förderleistung

RP-S Fördereigenschaft
Fördereigenschaft

Abmessungen

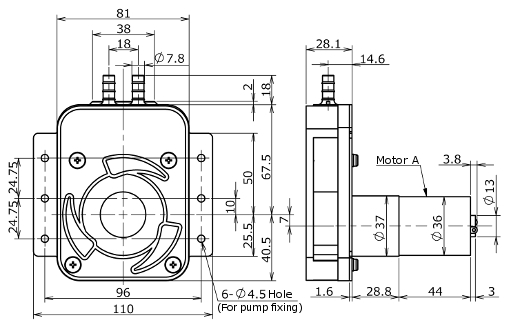

RP-S Abmessungen
Abmessungen

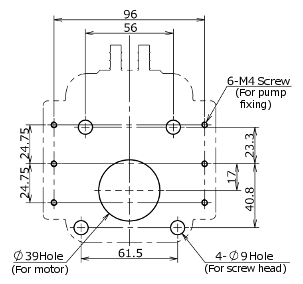

RP-S Befestigungsbohrungen
Befestigungsbohrungen
RP-S Motor B
Motor B
Ring Pump - Schlauchpumpensystem

Ring Pump - Schlauchpumpensystem

Durch das Ein-Ring-Prinzip dieser Schlauchpumpen wird unter anderem eine Miniatur-Bauweise und eine sehr lange Betriebs-Lebensdauer des Schlauches ermöglicht. Erfahren Sie mehr über diese Art der Schlauchpumpen und den damit verbundenen Vorteilen auf der Seite zur technischen Übersicht.
