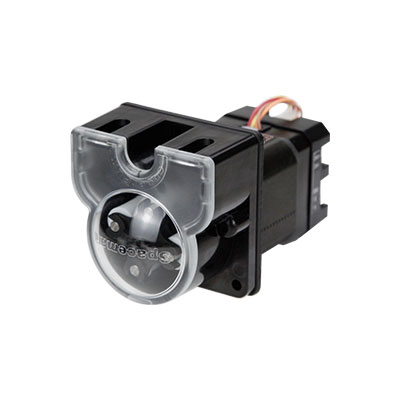

Präzisions-Schlauchpumpe T100-JY15 - 0,118ml/min bis 170ml/min
Hohe Präzision, dank Schrittmotorsteuerung 0,1rpm bis 100rpm
Beschreibung
In Versionen mit Kontrollmodus:
- Dial switch and external signal (4-20 mA)
- Dial switch and external signal (0-5 V)
- Dial switch and external signal (0-10 V)
- Dial switch and external signal (0-10 kHz)
- RS485 communication
Passende Schläuche:
- 4,8 x 1,6mm (ID x WT)
- 6,4 x 1,6mm (ID x WT)
Ab 0,118ml/min bei 4,8 x 1,6mm (ID x WT) Schlauch und 0,1 rpm.
Bis zu 170ml/min bei 6,4 x 1,6mm (ID x WT) Schlauch und 100 rpm.
Spezifikationen
Geschwindigkeit
|
≤100rpm
|
Geschwindigkeit Auflösung
|
0.1rpm
|
Max. Förderrate
|
170mL/min
|
Schlauch
|
4,8mm x 1,6mm (I.D. x W.T.); 6,4mm x 1,6mm (I.D. x W.T.)
|
*Richtungssteuerung
|
Die Richtung wird durch ein externes Schaltsignal gesteuert. CW bei offenem Schalter, CCW bei geschlossenem Schalter.
|
*Start/Stopp-Steuerung
|
Start/Stopp wird durch ein externes Schaltsignal gesteuert. Pumpe läuft bei geöffnetem Schalter, stoppt bei geschlossenem Schalter.
|
*BCD-Wahlschalter Drehzahlregelung
|
Die Drehzahl ist in 15 Stufen eingeteilt. BCD-Stellung 1-F entspricht (rpm) 5, 10, 15, 20, 25, 30, 35, 40, 45, 50, 60, 70, 80, 90, 100 (rpm)
|
*Externe Geschwindigkeitsregelung (optional)
|
4–20 mA entspricht 0,1–100 U/min, 0–5 V entspricht 0–100 U/min, 0–10 V entspricht 0–100 U/min, 0–10 kHz entspricht 0–100 U/min
|
**Kommunikation Pumpen-ID
|
Pumpen-ID-Bereich ist 1-30
|
**Bitrate
|
1200 bps oder 9600 bps
|
Abmessungen (L x B x H)
|
118 x 60 x 81 (mm)
|
Relative Luftfeuchtigkeit
|
< 80%
|
Betriebstemperatur
|
0°C - 40°C
|
Stromversorgung
|
11,4V - 25,2 VDC
|
Leistungsaufnahme
|
≤12 W
|
Gewicht
|
0,54 kg
|
Hinweis
|
Produkte mit * sind nur für Produkte mit Drehschalter und externem Geschwindigkeitssteuersignal verfügbar. Produkte mit ** sind nur für Produkte mit RS485 verfügbar. |

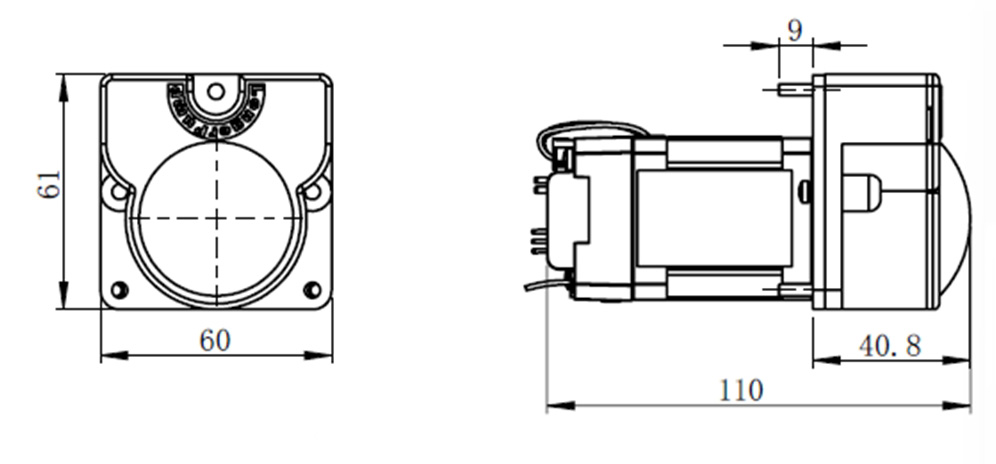

Abmessungen

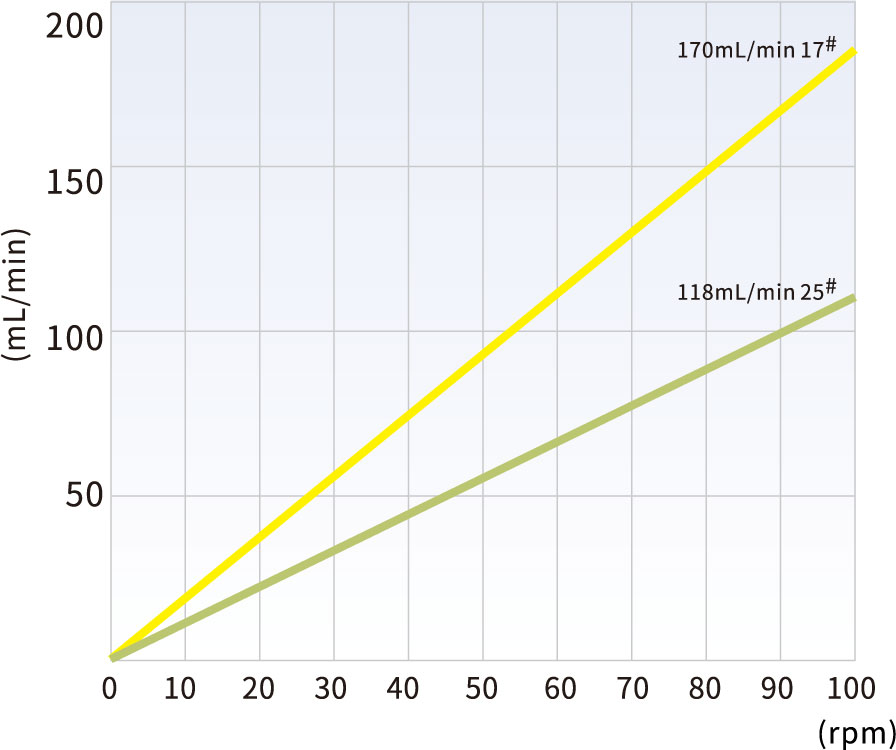

Förderraten
Downloads
T100-JY15 Datenblatt 1,001 KB
